안전을 지키는 LOTO (Lock-Out, Tag-Out), LOTO 기구, 실제 사용 예





□ LOTO (Lock-Out Tag-Out : 잠금장치와 표지판) 란?

• 기계 · 기구, 설비의 정비, 청소 및 수리 등의 작업을 수행하기 위해 기계의 운전을 정지한 후, 다른 사람이 그 설비를 운전하는 것을 방지하기 위해 기동 장치에 잠금장치를 하거나 표지판을 설치하는 것을 말한다.
• 기계 · 기구, 설비의 정비, 청소 및 수리 등의 작업시 불시 가동 등으로 인해 사망에 이르는 산업재해가 발생할 수 있기 때문에 불시 가동을 방지할 수 있는 LOTO는 반드시 필요하다.





□ LOTO 작업 절차

1	전원 차단 준비	작업 전, 관련 작업자에게 작업 내용 공지
2	기계 · 기구, 설비 운전 정지	정해진 순서에 따라 해당 기계 · 기구, 설비 운전 정지
3	전원 차단 및 잔류 에너지 확인	기계 · 기구, 설비의 주전원을 확실하게 차단하고, 잔류 에너지 확인
4	LOTO 설치	전원부 등에 LOTO(잠금장치와 표지판) 설치 후, 담당자 열쇠 보관
5	작업 실시	기계 · 기구, 설비 정지 확인 후, 정비, 청소 및 수리 등 실시
6	점검 및 확인	기계 · 기구, 설비 주변 상태 및 관련 작업자 안전보건 확인
7	LOTO 해제	담당자가 작업이 종료된 것을 확인하고, 직접 LOTO 해제
8	기계 · 기구, 설비 재운전	재운전 전, 관련 작업자에게 해당 작업 내용 공지





□ LOTO를 해야하는 에너지원의 종류

  1) 1차 및 2차 에너지원

• 전기, 공압, 유압, 가스, 물, 스팀, 화학물질, 냉각수, 방사능, 장기장

  2) 저장된 에너지원

• 회전 : 플라이휠, 원형 날개 등
• 중력 : 금형, 헤드, 엘리베이터 등
• 기계적 에너지 : 압축된 또는 확장된 스프링 등
• 열 에너지 : 가열로, 끓인 물, Chillers 등
• 전기적 에너지 : 배터리, 콘덴서 등
• 유압 에너지 : 축압기, 배관 라인, 실린더 등
• 공압 : 저장 또는 Surge 탱크, 배관 라인 등
• 가스 : 배관 라인, 탱크 등
• 물 : 배관 라인, 탱크 등
• 스팀 : 배관 라인, 보일러 등
• 화학물질 및 냉각수 : 배관 라인, 탱크, 컨베이어 등

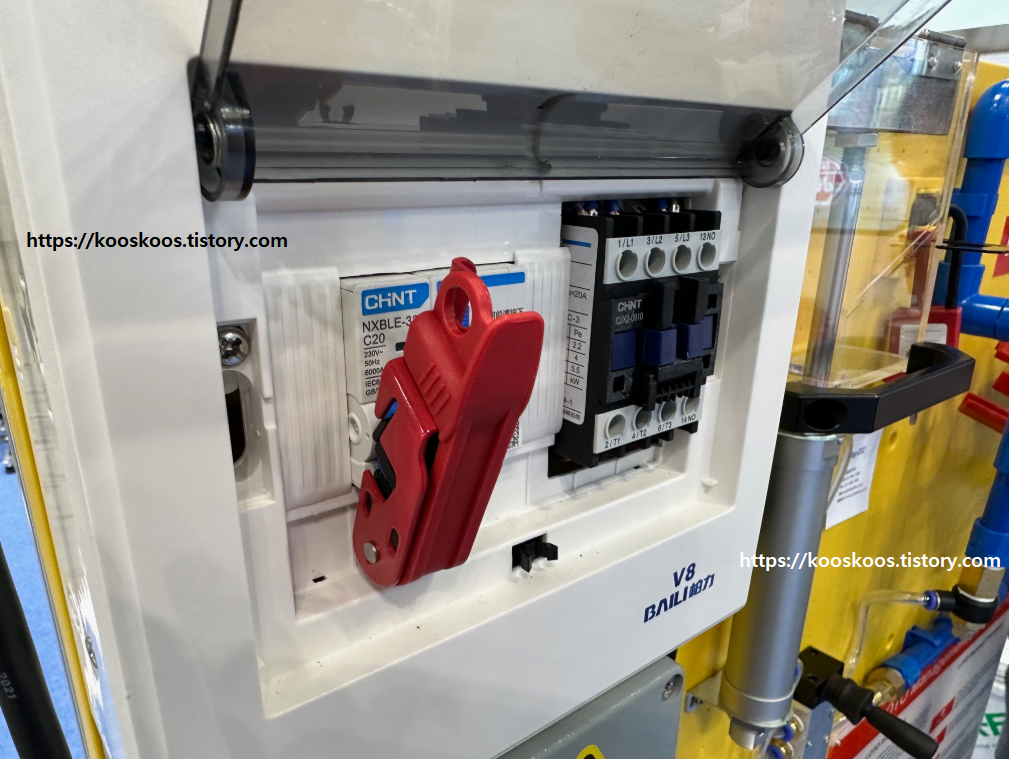

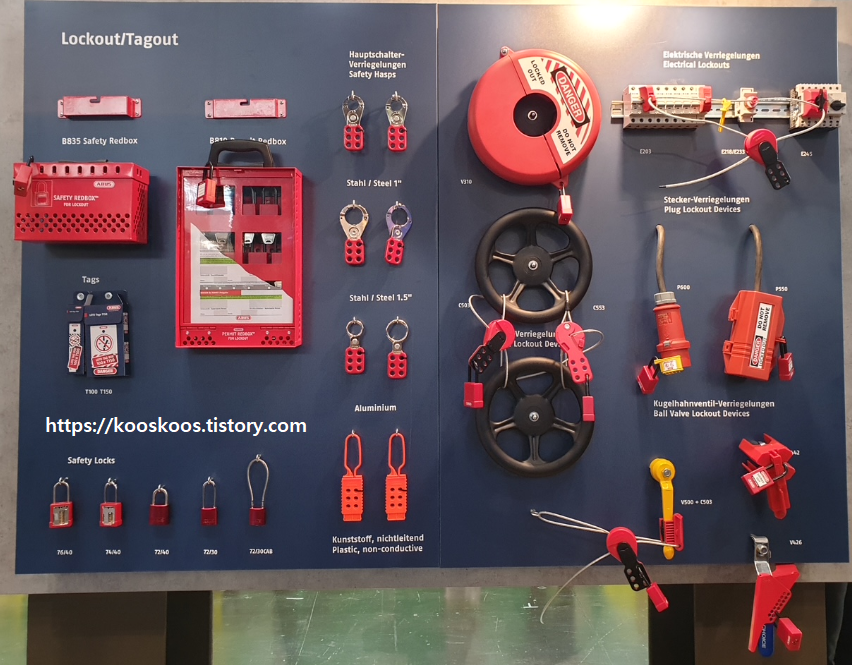

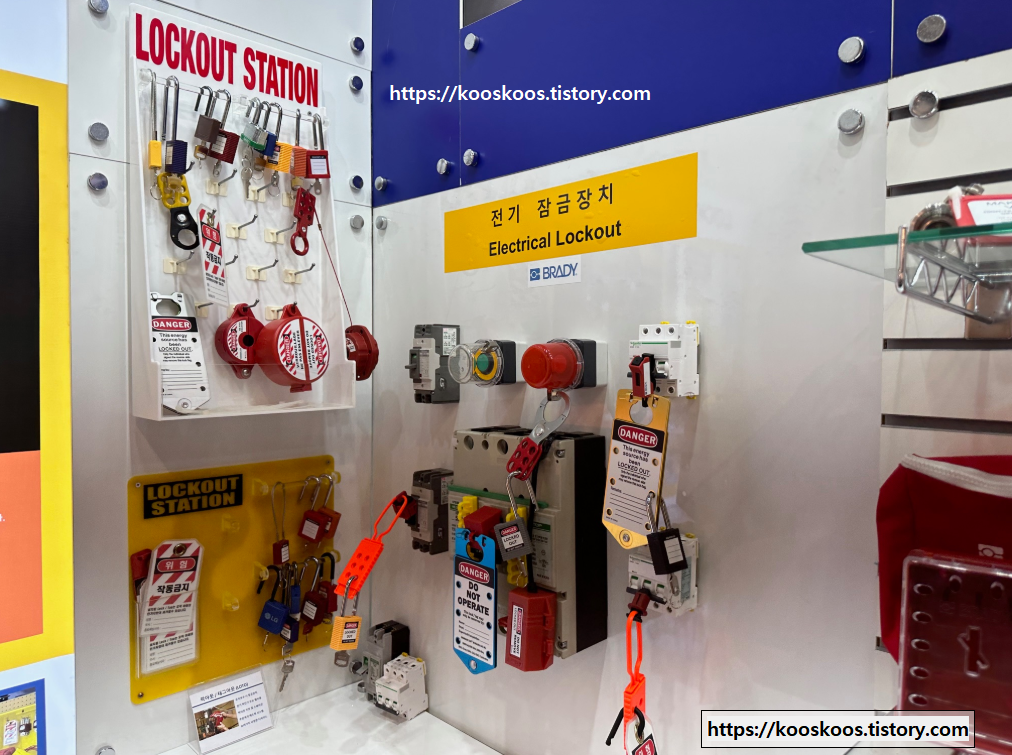

□ LOTO 기구 종류

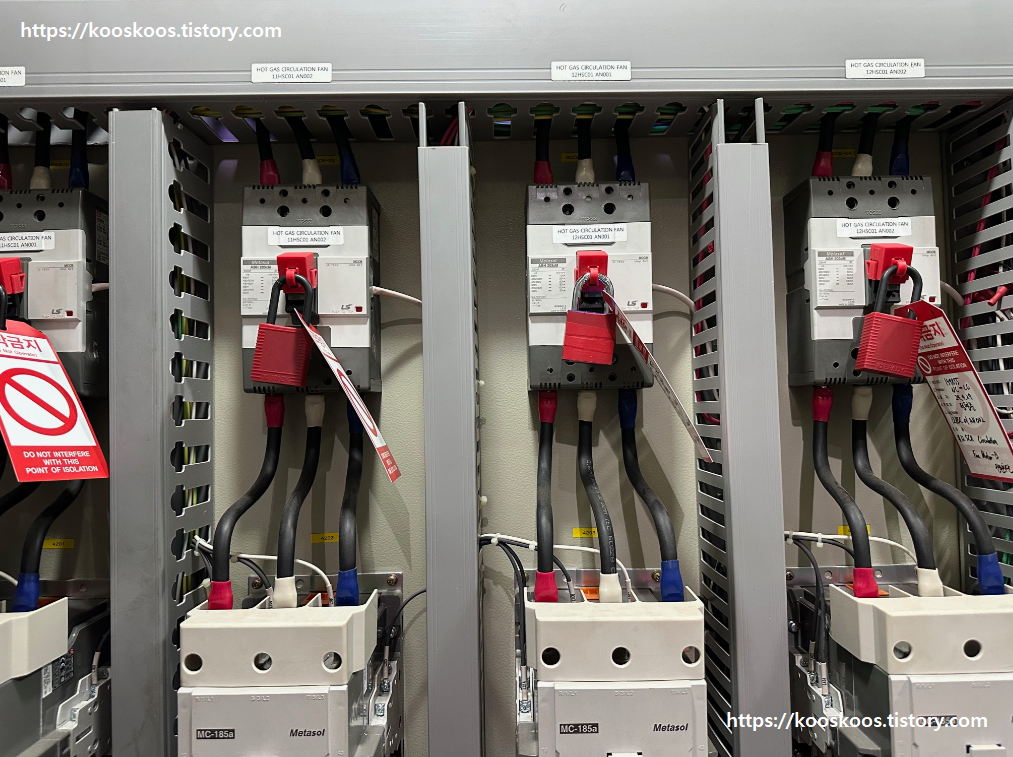

□ 안전작업허가서와 LOTO 운영

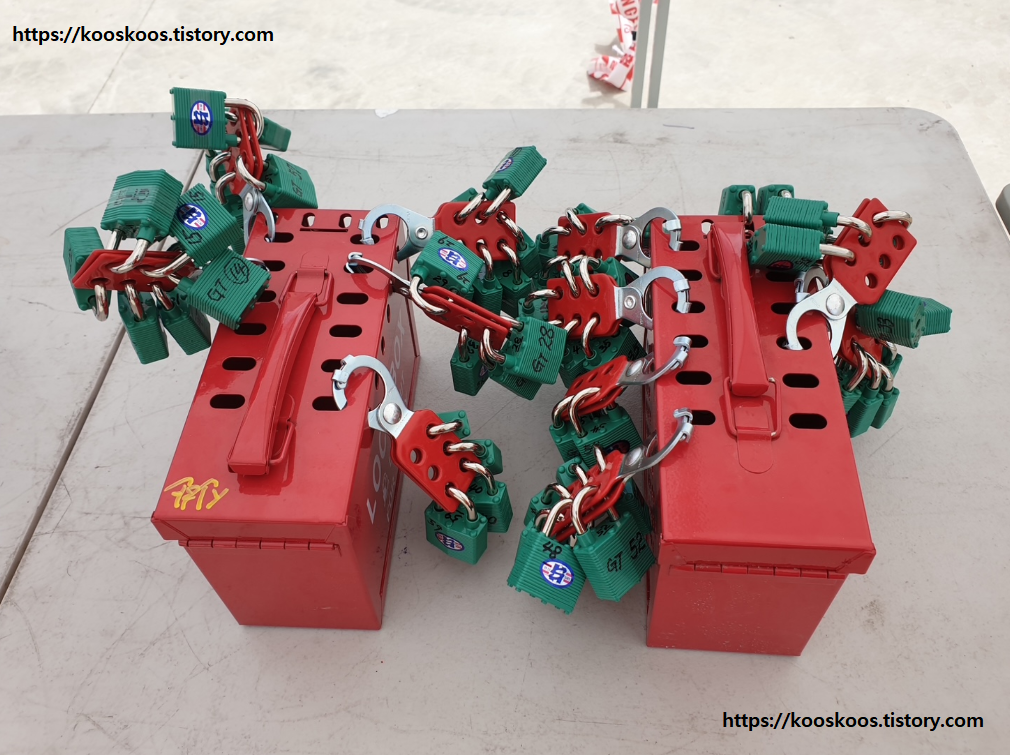

  1) Key Safe Box



  2) Personal Lock Key Box

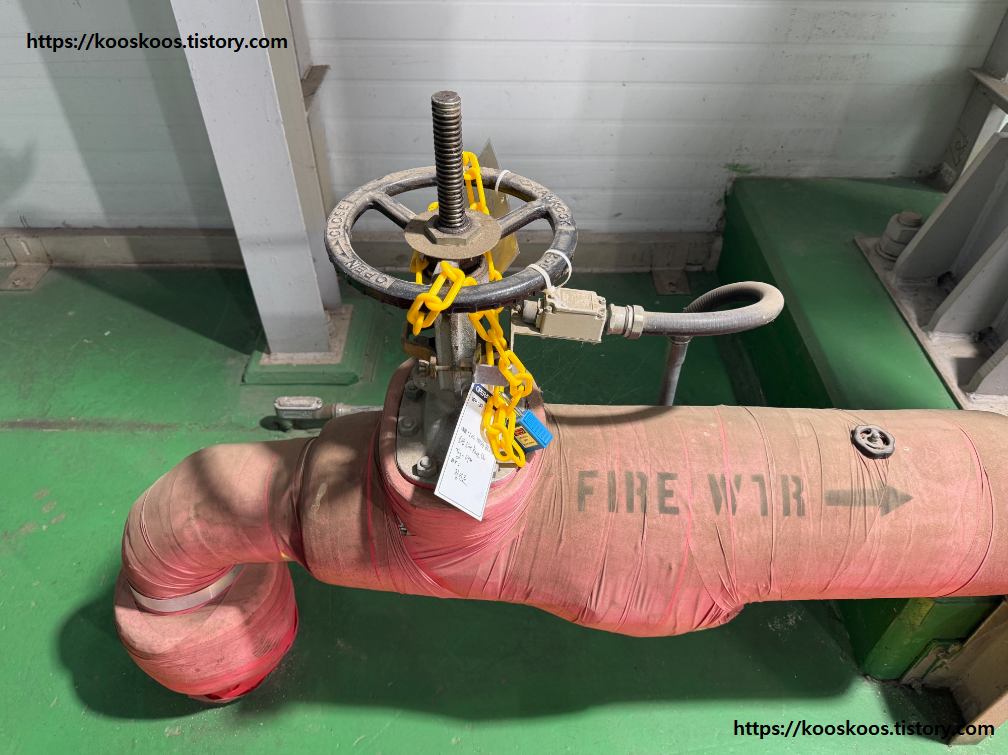

  3) Valve Lock-Out



  4) 안전작업허가서 - Personal Lock
