□ 버니어 캘리퍼스
물체의 외경과 내경, 깊이 등을 정밀하게 측정할 수 있는 도구로 상단의 어미자와 하단의 아들자인 두 개의 눈금을 사용하여 미세한 단위를 측정할 수 있고, 최근 산업 현장에서는 LCD 화면이 장착되어 있는 디지털 제품을 사용하고 있어 측정 값을 쉽게 확인할 수 있다.
1. 버니어 캘리퍼스 각 부 명칭
① 내측용 죠 (내부 작은 부리, Inside smaill jaws) : 속이 빈 실린더 또는 파이프 등 물체의 내부 직경을 측정하는데 사용한다.
② 고정 나사 : 측정 후, 아들자의 위치를 고정하여 정확한 값을 유지한다.
③ 슬라이더 : 아들자를 이동시키거나 측정할 때 조절한다.
④ 깊이 바 (Depth probe / rod) : 작은 비커 등의 물체 또는 구멍의 깊이를 측정하는 데 사용한다.
⑤ 어미자 눈금 (본척, Main scale) : 주 눈금이 새겨진 고정된 자로, cm마다 표시되어 있으며, 한칸에 1cm를 의미한다.
⑥ 기준 단면 : 측정하고자 하는 물체와 직접 접촉하는 캘리퍼스의 단면으로 정확한 측정 값의 기준이 되는 접촉면이다.
⑦ 어미자 눈금 (본척, Main scale) : 주 눈금이 새겨진 고정된 자로, mm마다 표시되어 있으며, 한칸에 1mm를 의미한다.
⑧ 아들자 눈금 (부척, Vernier scale) : 부척, 어미자 위를 슬라이딩하며 이동, 보조 눈금이 새겨진 고정된 자로, 한칸에 0.05mm를 의미하며, 세밀한 측정이 가능하다.
⑨ 외측용 죠 (외부 큰 부리, Outside small jaws) : 물체의 외경 (중공 실린더 등) 또는 물체의 너비 (막대 등), 을 측정할 때 사용되는 죠이다.
⑩ 단차 측정면 :
2. 버니어 캘리퍼스 사용 방법
① A : 어미자(본척, Main scale)에서 아들자(부척, Vernier scale) 눈금 0의 위치가 어디인지 확인한다.
② B : 어미자(본척, Main scale)의 눈금선과 아들자 (부척, Vernier scale)의 눈금선이 일치하는 슬라이더의 값을 확인한다.
③ C : A와 B의 값을 합한다.
☞ A : 어미자(Main scale) 17mm, B : 아들자 눈금 (Vernier scale) 0.2mm, C : 17.2mm

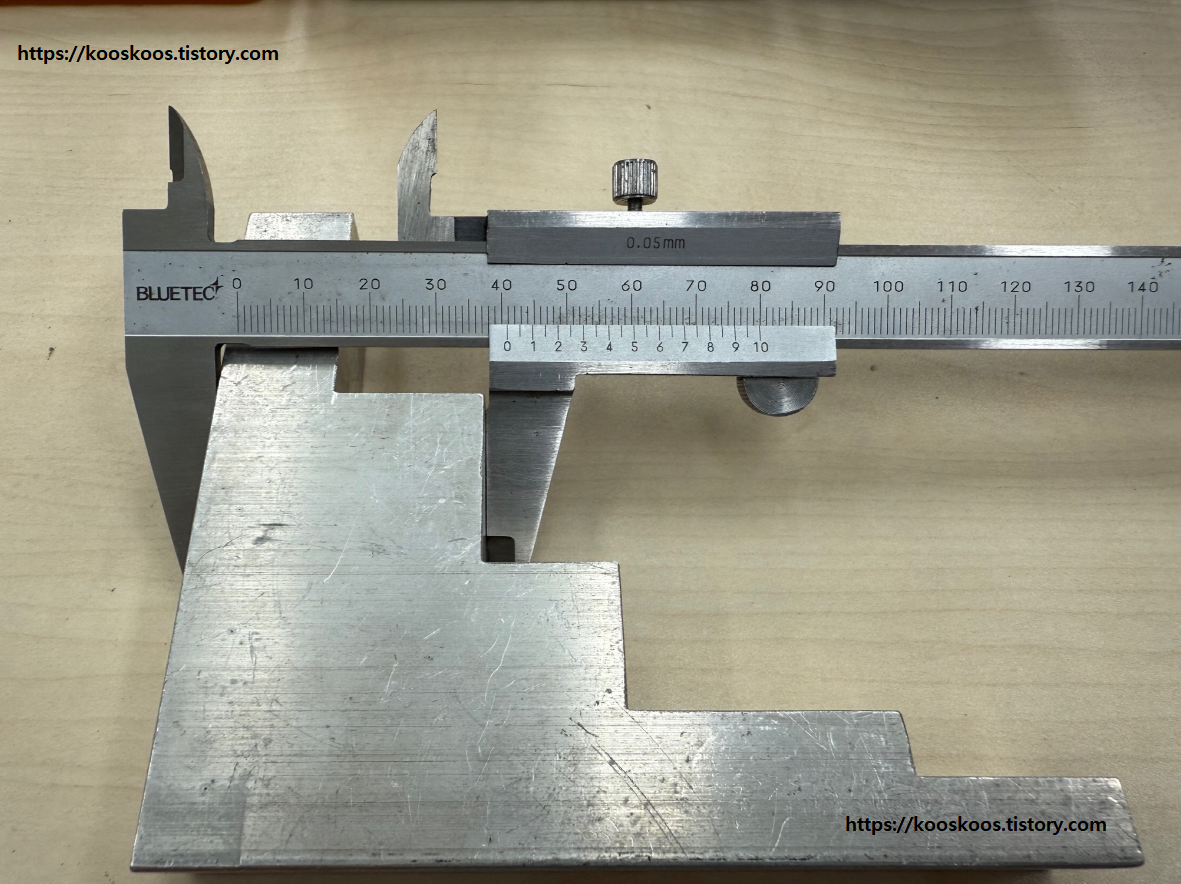

☞ A : 어미자(Main scale) 40mm, B : 아들자 눈금 (Vernier scale) 0.9mm, C : 40.9mm
☞ A : 어미자(Main scale) 59mm, B : 아들자 눈금 (Vernier scale) 0.85mm, C : 59.85mm

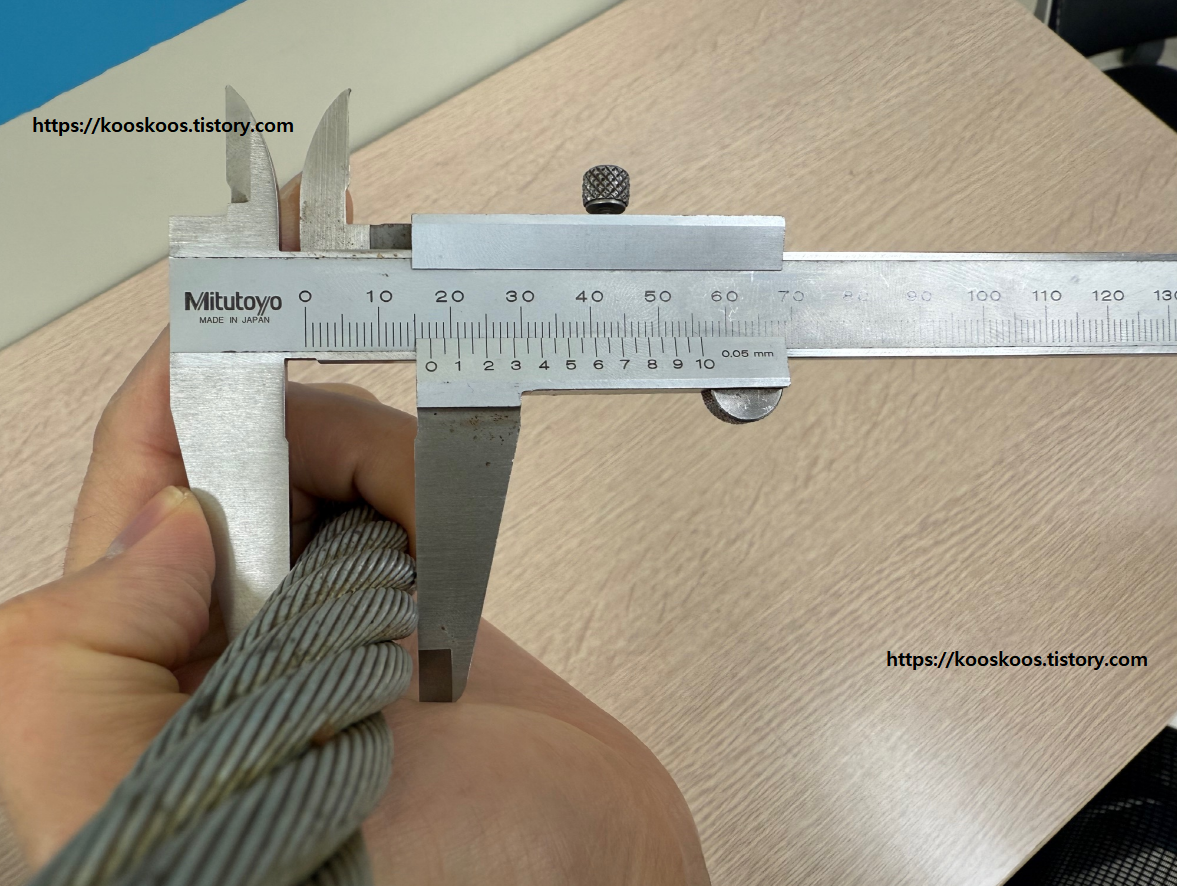

이동식 크레인 메인 와이어로프 안전검사 (버니어 캘리퍼스 이용)
□ 마이크로미터
아주 작은 부품의 외경과 내경, 두께 및 길이 등을 나사의 회전 원리를 이용하여 정밀하게 측정하는 도구이다. 고정된 앤빌(Anvil)과 이동하는 스핀들(Spindle) 사이에 측정하려는 물체를 넣고, 내장된 정밀 나사를 조정하여 0.01mm 또는 0.001inch 단위까지 정밀한 측정이 가능하다.

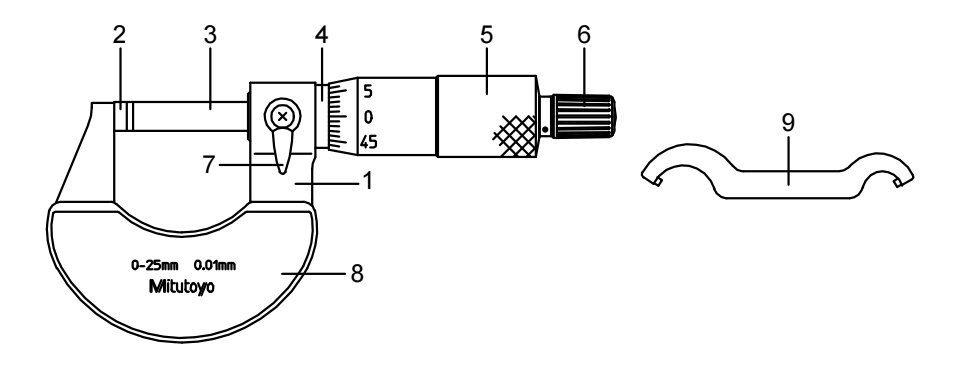

1. 마이크로미터 각 부 명칭
① 프레임 : 마이크로미터의 몸체이며 견고하게 고정되어 다른 부품을 지지한다. 주로 C자 형태를 가진다.
② 앤빌 (Anvil) : 측정 대상물을 고정하는 고정면이며, 측정 물체의 한쪽 면이 닿는 부분이다.
③ 스핀들 (Spindle) : 측정 대상물의 다른 한 쪽면에 닿는 부분이며, 슬리브를 돌리면 전 후로 이동한다.
④ 슬리브 (Sleeve) : 눈금이 새겨진 고정된 원통형 부품이며, 주 눈금 (보통 mm 단위)이 표시되어 있다.
⑤ 심블 (Thimble) : 스핀들을 이동시키는 회전식 부품이며, 세부 눈금이 있다. 슬리브 눈금과 조합하여 측정 값을 읽는다.
⑥ 라쳇 스톱 (Ratchet Stop) : 측정할 때 일정한 압력을 유지하게 해주는 방지이며, 과도한 압력을 방지한다.
⑦ 클램프 : 스핀들을 고정하여 측정 값을 유지하도록 잠금하는 장치이다.
⑧ 프레임 커버 (Frame) : 마이크로미터의 프레임(본체) 일부를 보호하거나 덮는 부품으로 일부 모델에 한해 있다.
⑨ 키 스패너 : 마이크로미터를 보정(Calibration)하거나 스핀들 초기 위치를 조정할 때 사용하는 도구이다.
2. 마이크로미터 사용 방법
① A : 슬리브(Sleeve)의 눈금을 읽는다.
② B : 심블(Thimble)과 슬리브(Sleeve)가 맞닿는 위치의 값을 읽는다.
③ C : A와 B의 값을 합한다.

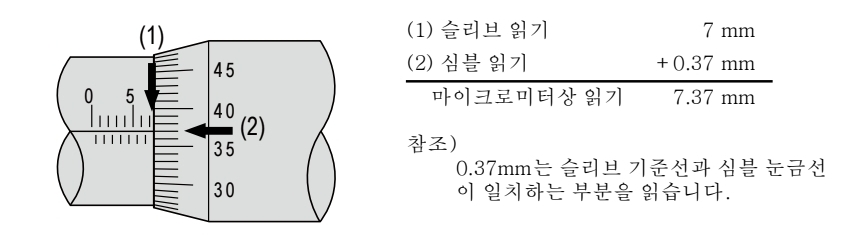

☞ A : 슬리브(Sleeve) 21mm, B : 심블(Thimble) 0.30mm, C : 21.30mm
☞ A : 슬리브(Sleeve) 29mm, B : 심블(Thimble) 0.24mm, C : 29.24mm
